Настройка автомобильного видеорегистратора, если есть инструкция по эксплуатации — процесс несложный. Однако при ее отсутствии могут возникнуть определенные проблемы. Между тем, целый ряд автомобильных видеорегистраторов эконом класса в настройке и эксплуатации весьма схожи. Предлагаемый материал может помочь настроить автомобильные регистраторы типа HD-02-LCD, MDR-610, GF-DV07HD, DIGMA и пр., не имея инструкции.

Памятуя о том, что лучше один раз увидеть, чем сто раз прочитать предлагаю в помощь и дополнение к этому материалу фотографии и пояснения по настройке автомобильного видеорегистратора

Перечисленные автомобильные регистраторы, как правило, имеют следующие кнопки управления:

• ON/OFF (POWER) — включение/выключение регистратора
• MENU — переход в меню настроек
• MODE — выбор режима работы
• DOWN — переход вниз по меню
• UP — переход вверх по меню
• REC/SNAP — начало/остановка записи/фотографирования, кроме того, при настройке служит для подтверждения выбора (перехода) пункта меню (настройки)- при отсутствии кнопки "OK",
• OK — кнопка подтверждения выбора настройки, пункта меню и пр.,
• RESET — установка заводских настроек

Включение автомобильного регистратора, в большинстве случаев, происходит автоматически при подаче на него внешнего напряжения питания (от автомобильного адаптера, входящего в комплект поставки). Аналогично, при снятии напряжения питания регистратор спустя некоторое время выключится. Кнопками ON/OFF можно включить устройство для работы от встроенного аккумулятора.

При включении видеорегистратор переходит в режим записи. Перед настройкой запись следует остановить нажатием кнопки REC/SNAP , затем, нажав MENU , перейти в режим настроек. Как уже писалось, для перехода по пунктам меню, выбора его разделов, подтверждения настроек видеорегистратора используются кнопки DOWN, UP, REC/SNAP .

Основные настройки автомобильного видеорегистратора, могут быть распределены по разным вкладкам (подпунктам), например УСТАНОВКИ (SETUP), ВИДЕОЗАПИСЬ и т.д. Ниже приведу названия некоторых функций автомобильных видеорегистраторов. Поскольку они могут варьироваться в зависимости от модели видеорегистратора — прописными буквами через запятую указаны некоторые известные мне варианты пунктов меню, далее приводится краткое описание настроек, комментарии.

LANGUAGE, ЯЗЫК — первое что надо установить для комфортной работы с видеорегистратором.

DATE, ДАТА, CLOCK, TIME, ВРЕМЯ — дата и время. Могут быть объединены в одном пункте меню или в разных. Настроить надо обязательно.

FORMAT, ФОРМАТИРОВАНИЕ — форматирование карты памяти. Следует помнить, что этот процесс уничтожает всю записанную информацию. Поэтому, как правило, делается один раз при первоначальной настройке регистратора.

RECYCLE, RECORD TIME, ВРЕМЯ ЗАПИСИ, ПРОДОЛЖИТЕЛЬНОСТЬ ЗАПИСИ, ФРАГМЕНТ — этот параметр определяет размер файла для непрерывной записи информации. У различных производителей может непринципиально отличаться. Предлагается на выбор несколько значений, например, — 2 минуты, 5 минут, 15 минут.

Поясню на примере смысл этой установки. Поскольку настоятельно рекомендую работать с видеорегистратором в режиме циклической записи (если регистратор имеет установку режима RECYCLE-yes/no (ПЕРЕЗАПИСЬ вкл/выкл), то режим перезаписи следует включить. При этом, при заполнения карты памяти, старые файлы будут автоматически удаляться, новые — записываться на их место.

Так вот, если объема памяти хватает, скажем, на 40 минут записи, размер фрагмента установлен 15 минут, то первый файл пишется первые 15 минут, потом до 30 минут записывается второй файл, оставшихся 10 минут на третий не хватает — он размещается на месте первого. Карта памяти видеорегистратора используется на 34. Вроде напрашивается установить минимальное время, но между записями файлов существуют небольшие временные промежутки, поэтому чем меньше размер фрагментов, тем больше их и промежутков между ними — запись видеорегистратора более "рваная". Выбирайте кому что важнее.

SIZE, РАЗРЕШЕНИЕ, РАЗМЕР КИНО — здесь выбирается разрешение записи. Возможные варианты: 1280×960 (SXGA) 1280х720 (WXGA), 848х480 (WVGA), 640х480 (VGA) 320×240 (QVGA). Чем выше разрешение, тем больше места занимает запись на видеорегистраторе, но здесь жадничать не надо — ставьте максимальное качество.

AUDIO RECORD, ЗАПИСЬ ЗВУКА — включение записи звука при наличии встроенного микрофона. Может пригодится при конфликтах с ГИБДД.

MOTION DETECT, ДЕТЕКТОР ДВИЖЕНИЯ — запись производится при наличии движения в зоне обзора камеры. Поскольку автомобильный видеорегистратор почти всегда в движении выгоды при его использовании немного.

FPS, ЧАСТОТА КАДРОВ, СКОРОСТЬ СЪЕМКИ — опять же — чем выше, тем лучше. Скорость движения автомобиля (видеорегистратора соответственно тоже) — весьма высока, при низкой скорости съемки видеорегистратора велика вероятность потери важной информации.

LIGHT FREQ, ВСПЫШКА, ЧАСТОТА СЕТИ — устраняет мерцания в кадре при искусственном освещении с соответствующей частотой. У нас это — 50Гц.

STAMP, ОТОБРАЖЕНИЕ ДАТЫ, ДАТА И ВРЕМЯ — поскольку видеорегистратор фиксирует информацию для возможного рассмотрения конфликтных ситуаций эта функция должна быть включена.

Готовя этот материал по настройке автомобильных видеорегистраторов, я провел в Интернете несколько часов в поисках инструкций и описаний. Смею Вас заверить — половина найденного мне не помогла. Свой видеорегистратор методом проб и ошибок настроил за час. Мой совет — запомните кнопки MENU, DOWN, UP, REC/SNAP . Не бойтесь эксперементировать — все получится. И еще — сломать видеорегистратор, нажимая на кнопки невозможно, так что — вперед.

© 2010-2019 г.г.. Все права защищены.
Материалы, представленные на сайте, имеют ознакомительно-информационный характер и не могут использоваться в качестве руководящих документов

Всем доброго времени суток…

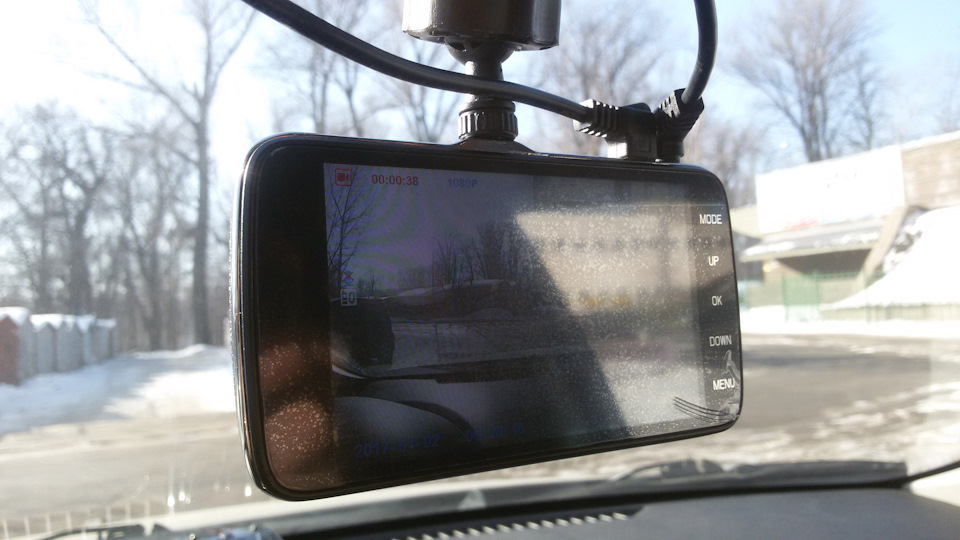

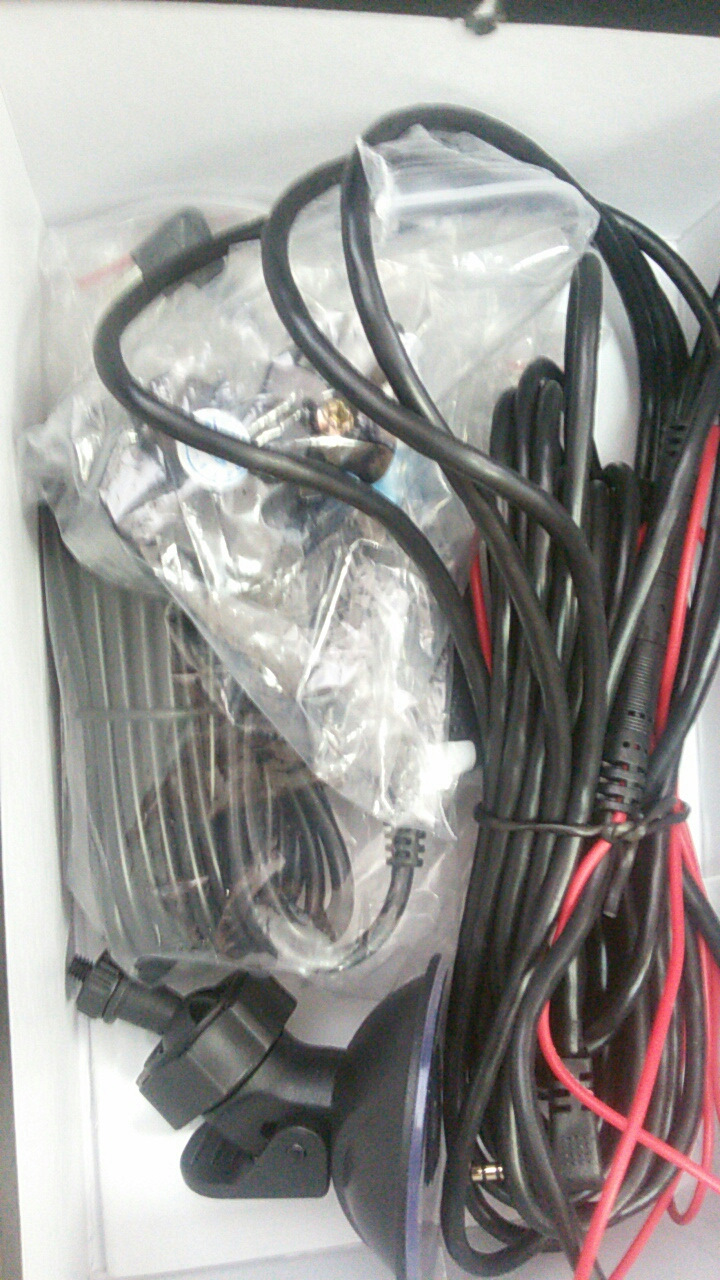

Приобрел двухканальный видеорегистратор Junsun H7 на али…

Качество картинки очень хорошее, примеры приклепаю в конце (к сожалению погода снежная)

С моим старым не сравнить. Установка простая…

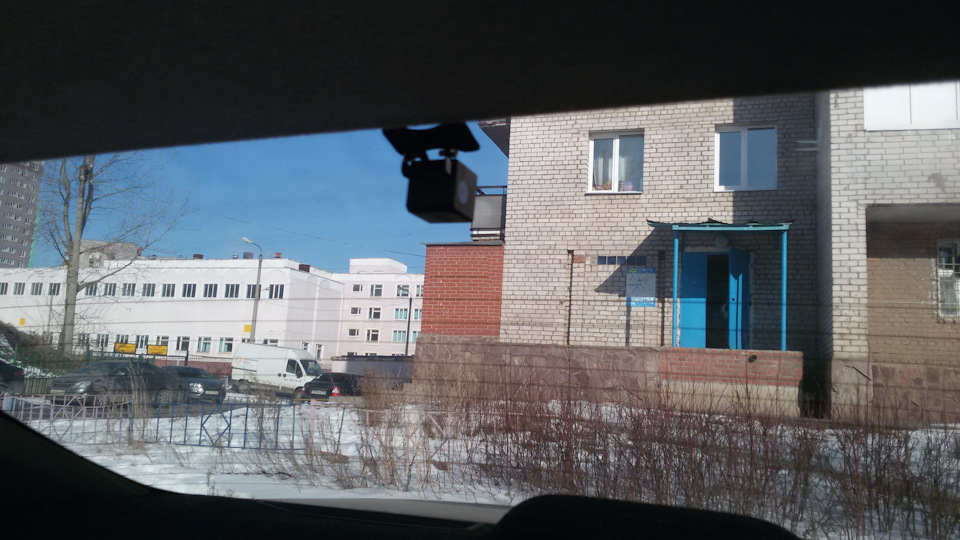

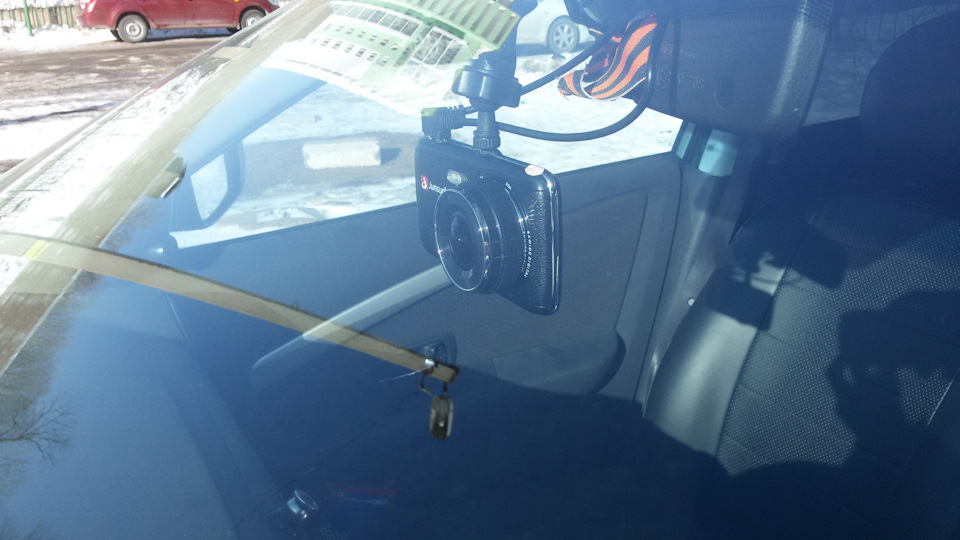

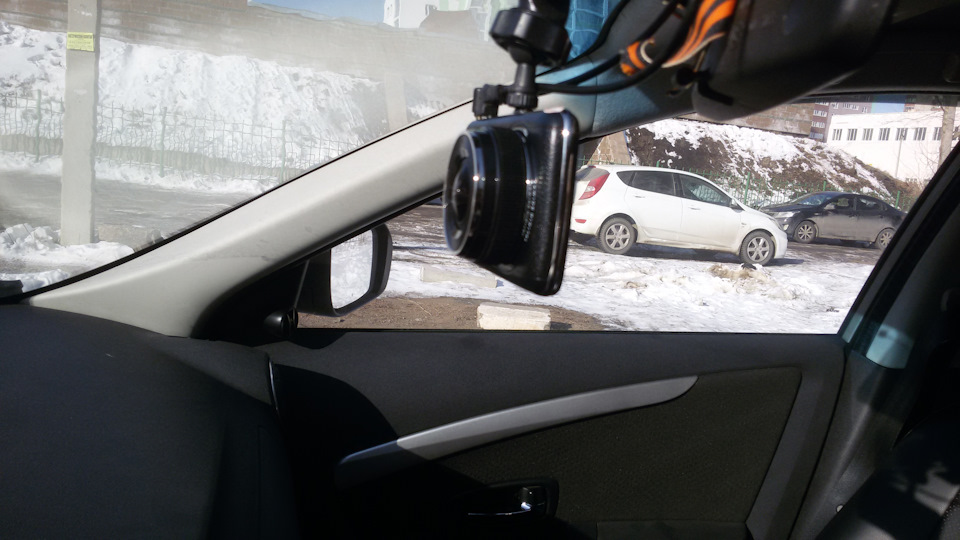

Камеру решил пока расположить внутри салона… тонировка конечно мешает в тёмное время суток, и качество задней камеры слабое…

Из минусов))) очень бросается в глаза, на ночь оставлять опасаюсь… а снимать муторно…

Но в целом доволен на 95%…

Видео утро и ночь:

Китайские видеорегистраторы — это всегда интересно, особенно если вы умеете радоваться не только положительному опыту, а вообще любому. Сегодня мы исследуем творение компании, которая, судя по надписи на лицевой части устройства, называется «Junsun». Мы даже нашли нечто похожее на её сайт, хотя содержимое и метод подачи нам показались больше всего похожими не на сайт производителя, а на AliExpress.

Вот вам и первая «интрига» вполне в духе продукции из Поднебесной: судя по утверждениям с сайта производителя (подкрепляемыми информацией из магазина GearBest, который любезно предоставил нам этот прибор), кронштейн для крепления должен содержать в себе GPS-приёмник, а сам прибор — комплектоваться CPL (поляризационным) фильтром. Спойлер: ни того, ни другого, мы по факту не обнаружили.

Оглавление

Характеристики и комплект поставки

Упаковка представляет собой верх дизайнерского лаконизма, а белая наклейка, которую вы видите на фото — верх информативности (в том смысле, что никакой иной информации на коробке нет).

Распаковав коробку, мы обнаруживаем:

• видеорегистратор;
• автомобильный адаптер питания от прикуривателя;
• крепление на лобовое стекло;
• кабель для подсоединения к компьютеру (miniUSB);
• диск с драйверами и ПО;
• инструкцию.

Инструкция имеет 2 раздела, первый на английском, второй на русском. Но не успели мы обрадоваться, как обнаружили, что русский вариант представляет собой минимально отредактированную версию, которую выдал какой-нибудь автоматизированный переводчик. В некоторых случаях пользоваться англоязычной частью руководства было даже проще.

Эксплуатация

Управление

Управление реализовано с помощью 6 клавиш, 4 из которых находятся на верхней грани прибора, а 2 — на левой. На верхней грани находятся кнопки (слева направо):

• вызов меню / удалить
• включить / выключить
• режим / блокировка файла
• запись / фотографирование / ОК

На левом боку сверху находится кнопка «вверх / ускорить», а снизу — «вниз / замедлить».

Управление регистратором осваивается в целом просто, но это не означает, что его можно назвать удобным. Во-первых, кнопок просто слишком много. Во-вторых, во множестве случаев (например, при работе с меню) приходится работать с кнопками сразу на двух сторонах, а это само по себе неудобно. Ну и в-третьих — сбить направление объектива при нажатии на кнопку — легче лёгкого, а придерживать устройство, уже установленное на лобовое стекло, от усилий, направленных сразу в 2 разных стороны — проблематично.

Оба разъёма — miniHDMI и miniUSB (он же питания) расположены на нижней грани, там же находится дырочка микрофона.

Спереди находится подписанная и утопленная в корпус (предохранение от случайного нажатия) кнопка RESET. Мы не включали её в список управляющих, т. к. назначение у неё одно и довольно редкое.

Также мы заметили вокруг объектива 4 светодиода. Это ещё одна загадка, т. к. никакого управления ими в меню не обнаружено, да и светящимися мы их никогда не видели. Впрочем, вполне возможно, это IR-светодиоды.

Крепление

Крепление достаточно часто встречающееся: «паз» на верхней грани основного блока, в который входит «шип» на кронштейне. Четыре контактные площадки позволяют получать с кронштейна питание и данные приёмника GPS (в том случае, когда кронштейн им снабжён, в нашем случае это было не так).

Защёлка, предохраняющая устройство от выпадания из кронштейна, предусмотрена.

Совместная работа с другими устройствами

При подключении видеорегистратора к компьютеру выясняется, что у него есть собственная память — аж целых 84 МБ — её содержимое показывается как первый новый диск. Второй появившийся в системе диск, это, соответственно — содержимое карточки. Зачем прибору собственная память такого мизерного объёма, осталось для нас загадкой.

При подключении устройства к телевизору на экран телевизора начинает выводиться то же изображение, что и на экран устройства. Никаких ограничений функциональности устройства мы в этом режиме не заметили.

На прилагаемом к прибору CD-ROM содержится плеер (хотя он же автоматически появляется на любой SD-карточке, которая побывала в регистраторе), инструкция по его установке (плеер не требует никакой установки) и старая версия инсталляционного пакета K-Lite Codec Pack, почему-то переименованная в «driver.exe».

В целом, прилагаемое ПО никакой ценности не представляет, потому что умение плеера отображать автомобиль на карте ввиду отсутствия в данной комплектации поддержки GPS никому не нужно, а без него проще проиграть видеоряд стандартным системным плеером.

Полевые испытания

Поскольку шарнир на кронштейне позволяет крутить устройство во всех направлениях, устанавливать его строго посередине лобового стекла не обязательно.

Увидеть картинку на экране прибора можно даже под очень острыми углами, это несомненный плюс. А вот управлять им в установленном состоянии, как мы уже говорили раньше, неудобно — кнопки тугие, и шанс сбить направление «взгляда» объектива очень велик.

Мы в конечном итоге пришли к тому, что при необходимости внести какие-то более-менее существенные (более одного пункта) изменения в настройки — просто «отлепляли» устройство от стекла, брали в 2 руки, работали с меню, я потом устанавливали обратно: даже с учётом необходимости каждый раз подстраивать положение, это оказалось быстрее.

Датчик движения работал немного странно: по нашим субъективным впечатлениям, некоторое количество срабатываний было просто случайным. Но на все действительные события реакция была, так что всё не так плохо.

Датчик удара в этом регистраторе имеет очень тонкую настройку — 7 градаций. Мы поставили 4 — и сразу попали в нужную.

Снять видеорегистратор с кронштейна, оставив сам кронштейн на стекле — задачка довольно трудная: нужно иметь очень гибкие пальцы, чтобы подцепить защёлку, которая препятствует снятию. Но, в принципе, помучавшись где-то минуту-две, это сможет сделать даже не очень изящный представитель мужского пола. Но главное — непонятно, зачем это делать: настройку шарнира вы всё равно собьёте, 100%.

Заметность прибора на стекле можно оценить как среднюю: он не невидимка, конечно — но маленький, чёрный и матовый.

Результаты тестов

Угол обзора

Не все видеорегистраторы имеют одинаковый угол обзора во всех поддерживаемых разрешениях и мы традиционно проверяем этот вопрос с помощью простейшего эксперимента: делаем видеозапись одного и того же вида из окна в разных разрешениях, приводим скриншоты к одному размеру и накладываем друг на друга.

Здесь мы приводим только 2 разрешения: 2304×1296 и 2560×1080, т. к. при разрешениях 1920×1080 и 1280×720 видеорегистратор имеет точно такой же угол обзора, как и при 2304×1296. А вот при 2560×1080 обзор снижается, причём по вертикали — очень сильно. В связи с чем возникает законный вопрос о смысле существования этого режима: зачем нужна картинка большего размера с меньшим количеством информации?

Видео

В качестве образцов дневной и ночной записи мы приводим видеофрагменты длиной 2 минуты, вырезанные из оригинальных файлов без какого-либо перекодирования, либо перекодированные с заведомо избыточным битрейтом. По умолчанию, если нет причин для использования иного подхода, для записи тестовых видеороликов используется максимальное поддерживаемое устройством разрешение.День

Однако в данном случае мы решили сделать 2 ролика: в разрешении 2304×1296 и 1920×1080. Дело в том, что FullHD-режим позволяет включить аппаратный HDR.

Ощущения смешанные: на первом видео мы видим довольно неплохую чёткость при блеклых, выцветших цветах, на втором — хорошие краски, но почему-то при довольно резко упавшей чёткости. А хотелось бы, вообще-то, того и другого сразу.

WDR/HDR

Тестируемый видеорегистратор поддерживает специальный режим работы, призванный улучшить качество картинки за счёт расширения динамического диапазона. Причём в данном случае присутствует «весь ансамбль» — и WDR (предположительно программный), который можно включить/выключить глобально, и HDR (предположительно аппаратный), который присутствует в качестве отдельного режима разрешения: «1920×1080@30 HDR». Мы сравнили 3 режима: 1920×1080 с выключенным WDR, 1920×1080 с включенным WDR и 1920×1080 HDR с включенным WDR.

Днём некий эффект виден, но практически бесполезен. Ночью достаточно ощутимую пользу приносит аппаратный HDR.

Ночное видео

Ночная съёмка осуществлялась с теми же параметрами, что и дневная, только на это раз мы сделали ещё один, третий ролик — в разрешении 2560×1080.

Здесь особой чёткости не видно и в SuperHD, поэтому FullHD+HDR оказывается в ощутимом выигрыше. Но всё равно, видали мы картинку и получше.

Звук «технический» — красотами не блещет, слегка смазанный, слегка бубнящий. Но, в принципе, детали слышны и окончательно в кашу всё не превращается.

Наиболее интересно в данном случае ночное фото, а именно: равномерный белёсый муар по всему изображению. У одного из участников тестирования появилась смелая гипотеза, что благодаря «косяку» программеров на фото нам показали «сырую», необработанную картинку.
