Как включить аукс на магнитоле сони

Принес друг мне магнитолу Sony CDX-F5500 и попросили сделать на магнитоле AUX, так как радиостанций особого выбора нет, а с диски уже отжили своё.
Разбираем магнитолу и достаем плату

У левого края стоит блок радио, к нему и подсоединим AUX

Разворачиваем плату и видим 17 контактов, чуть выше есть подпись какой за что отвечает

Нам нужны номер 3 и 4
R-CH правый канал
L-CH левый канал

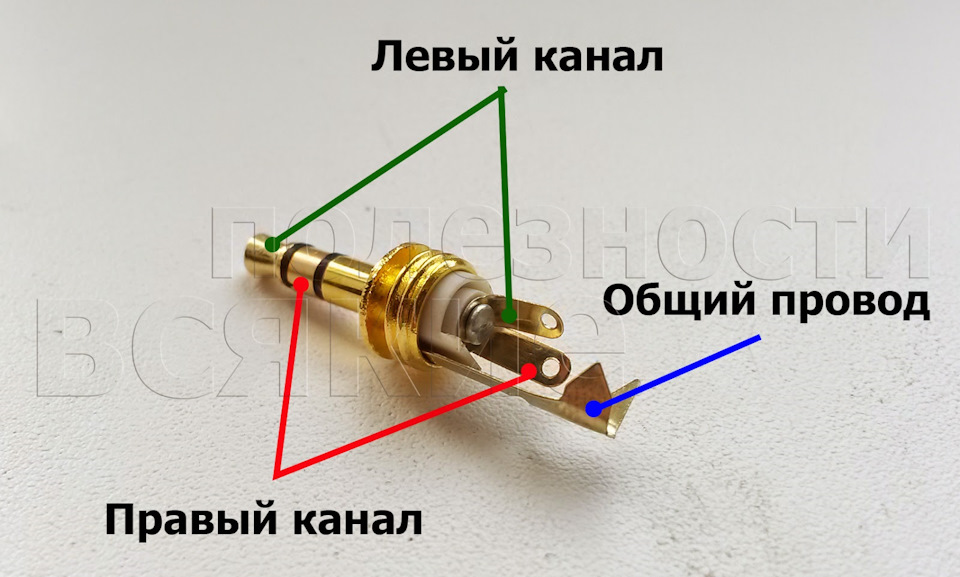

Теперь нужен провод AUX. Отрезаем с одной стороны 3.5 jack и теперь с помошью мультиметра находим соответствие контактов на джеке цвету провода.

У меня получилось так:
красный левый
белый земля
желтый правый

Припаиваем левый и правый канал, землю цепляем в удобное место, либо контакт с надписью GND, либо на контакты с белыми стрелочками.
Выводим наружу провод. Можно было через зад вывести, но я вывел через лицевую часть, так удобнее.

Как это работает.
Мы подсоединились к выходу аудиосигнала с радио, только теперь будем подавать через провод с телефона или чего то еще. При этом радио работает как и прежде.
Подключаем магнитолу, выбираем в магнитоле радио, настраиваемся на пустую частоту и включаем музыку с телефона.

Многие автомагнитолы могут воспроизводить музыку с внешних носителей — например, с вашего смартфона или планшета. Нужно только подключить портативную технику к головному устройству. Это также даст возможность разговаривать по телефону посредством handsfree, не отвлекаясь от вождения. Есть несколько способов подключения к магнитоле — самыми распространёнными являются Bluetooth, USB и AUX.

Подключение к автомагнитоле через Bluetooth

Главное требование — наличие поддержки Bluetooth в телефоне и головном устройстве. Необходимо, чтобы оба приспособления имели одинаковый набор протоколов (в т. ч. A2DP). Поддержка этой технологии имеется в большинстве современных магнитол. А вот в старых смартфонах часто нет возможности обеспечить потоковое воспроизведение. Ознакомьтесь с документацией, чтобы узнать, имеется ли поддержка A2DP.

Примерно так выглядит поиск телефона или аналогичного устройства через Bluetooth на большинстве магнитол

Если ваш магнитофон не поддерживает блютуз, это тоже не проблема. Нужно купить Bluetooth-dongle («донгл», адаптер), который подключается к автомагнитоле через Mini Jack или другой разъем. Кстати, посредством «блютус» можно подключить к головному устройству не только смартфон или планшет, но и практически любую другую технику — например, ноутбук или плеер.

Осуществить соединение можно двумя способами.

• С помощью телефона. Перейдите в настройки блютуз на телефоне и запустите сканирование. Техника автоматически обнаружит все возможные соединения в определённом радиусе. Обычно название нужного вам подключения — это марка магнитолы или «донгла». Нажмите на него и подтвердите соединение. На экране магнитофона тоже появится требование подтвердить запрос. Выполните это. Всё, работа закончена!
• С помощью магнитолы. Этот вариант несколько более сложен. Сначала включите в параметрах мобильника видимость для других устройств. Потом нужно войти в настройки головного устройства и найти там пункт Bluetooth. Перейдите в его настройки и выберите функцию «Поиск» или «Сканирование» (в разных моделях название может различаться). Автомагнитола найдёт гаджет и предложит отправить запрос. Подтвердите его на обоих приспособлениях. Готово! Связь налажена.

Видео: соединение через Bluetooth

Сопряжение телефона и магнитолы по USB

Универсальный способ. Годится для практически всех телефонов и магнитол, кроме самых старых. Нужно найти USB-порт на головном устройстве (в новых моделях он расположен на передней панели). Также вам понадобится USB-кабель. Его легко узнать: на одной стороне находится штекер для подключения по USB, на другой — для соединения с телефоном.

Классический USB-кабель. С одной стороны находится порт для соединения с магнитолой, с другой — для подключения к смартфону

Подключите кабель к обоим устройствам. После этого зайдите в настройки телефона, найдите там пункт «USB-подключение» (название может меняться в зависимости от модели техники) и выберите подпункт «Передача данных». Готово! Теперь магнитола может использовать встроенную память и карту памяти телефона в качестве носителей информации. Для управления в таком случае используется само головное устройство.

В новых автомагнитолах можно управлять воспроизведением и с той, и с другой техники. Например, можно включить музыку прямо на смартфоне, а головное устройство будет использоваться в качестве усилителя. Нередко такой вариант удобнее, поскольку не надо переключать композиции, а можно сразу выбрать ту, что вам нужна.

У подключения через кабель USB есть достоинство — в процессе телефон будет заряжаться (правда не так быстро, как от обычной розетки). Недостаток этого способа — наличие самого шнура, который занимает место и может за что-нибудь зацепиться.

Соединение через AUX

Разъем AUX — один из первых, что появились в автомобильных магнитолах. Схожие порты имелись ещё в кассетных магнитофонах. Для соединения со смартфоном используется порт 3,5 мм, который обычно применяется для подключения наушников. Нужен только шнур, на обеих сторонах которого расположены штекеры 3,5 мм.

Экран выбора способа подключения носителя на современном головном устройстве

Никаких дополнительных усилий не надо — вы просто вставляете штекеры в телефон и магнитолу. Не придётся ничего настраивать. Однако есть и недостатки. Невозможно управлять воспроизведением с головного устройства. Автомагнитола будет использоваться в качестве усилителя, так что из её регулировок будет доступна только настройка громкости.

Как подключить через AUX: видео о подробностях

Дополнительные проблемы — наличие неудобного шнура и постепенная разрядка телефона (через AUX он не заряжается).

Распространённые проблемы в ходе работ

Помните — при соединении телефона с головным устройством не должно возникать проблем! Это простая и быстрая процедура! Если подключение не удалось, скорее всего, дело в настройках.

Автолюбителям хорошо известно, что штатные магнитолы, даже в таких серийных автомобилях как Форд Фокус 2 и Шевроле Лачетти, всегда отличались скудным функционалом. С использованием в современном мире всевозможных смартфонов, планшетов, мп3 плееров мы привыкли слушать музыку в любом месте где бы мы не находились. Но как быть в ситуации, когда хочется послушать музыку в машине, а подключить гаджет через aux на CD магнитоле нет возможности. Точнее его просто нет заводской версии. И как быть в данной ситуации? Существует ли инструкция как сделать aux на любой магнитоле? Будем разбираться.

Что представляют собой aux входы и выходы

В России и некоторых странах СНГ их называют линейные выходы. Они представляют собой небольшого размера разъёмы, на которые можно подать напряжение от 0.4 — 1.9 вольт. В западных странах такой разъём имеет маркировку aux out или cd out.

Если на вашем устройстве имеются такие разъёмы как aux вход или aux выход, то в большинстве случаях такой проигрыватель снабжён усилителем аудио сигнала и способен работать с другими внешними устройствами. Подключив через такой разъём смартфон или мп3 плеер можно будет прослушивать аудио файлы через динамики автомобиля.

Но самое печальное то, что не на всех магнитолах старого образца такие выходы имеются. И при желании послушать любимую музыку со своего носителя владельцу придётся покупать магнитолу с установленным aux входом или же сделать aux на штатной магнитоле заплатив в первом и втором варианте немалые деньги.

После некоторых размышлений не редко появляется мысль, может существует вероятность сделать такой разъём самостоятельно. Рассмотрим варианты.

Устанавливаем aux вход на магнитоле CD

На самом деле большинство магнитол снабжено aux разъёмами, но на лицевую панель производитель по каким-то причинам выводить их не посчитал необходимым для решения задачи по выводу aux выхода на магнитоле CD автолюбителю понадобится некоторый ряд расходных материалов и инструменты:

• средняя крестовая отвёртка;
• нож;
• изолирующая лента;
• специальные ключи, что бы достать магнитолу;
• USB кабель от компьютерного контроллера;
• перемычка от компьютерного жёсткого диска;
• небольшой кусок кабеля со штекером 3.5 мм.

Ножом аккуратно снимаем декоративную пластину, поддев её за край. С помощью отвёртки выкручиваем два самореза которые крепят решётку и поднимаем её вверх. С помощью специальных ключей извлекаем магнитолу.

Вытащив магнитолу, мы видим на задней планке корпуса белый прямоугольный разъём. К нему необходимо подключить USB штекер с кабелем и перемычку. Кабель компьютерного контроллера состоит из трёх жил левый канал, правый канал и экран. К двужильному кабелю со штекером 3.5 подсоединяем провода левого и правого каналов и хорошо изолируем с помощью изолирующего материала. Устанавливаем автомагнитолу на место. Кабель со штекером выводим в салон автомобиля.

Как сделать aux на штатной магнитоле

К сожалению, не на всех магнитолах, установленных штатно имеются внешние aux разъёмы. Так что с большей долей вероятности магнитолу придётся разбирать, что бы добраться до главной платы проигрывателя. Для этого нам будут нужны следующие материалы и инструменты:

• изолированные провода сечением 0.5 см и длиной 40 — 50 см;
• штекер 3.5 мм;
• термоусадочные трубки;
• паяльник;
• средняя крестовая отвёртка;
• нож.

Ножом аккуратно снимаем декоративную пластину над магнитолой, поддев её за край. Так же с помощью ножа поддеваем и далее снимаем руками декоративную панель возле рычага передач. Откручиваем крепёжные саморезы крепления магнитолы. Снимаем магнитолу и отключаем все провода на задней стенке корпуса. Снимаем крышку проигрывателя выкрутив удерживающие её болты и извлекаем его из корпуса.

Разобранная автомагнитола

Получив доступ к плате внимательно осмотрите её. Необходимо найти три точки с маркировкой LCH, RCH (левый и правый каналы) и GND («земля»). К найденным трём точкам с помощью паяльника крепим три провода и убираем их в термоусадочный канал. Собираем проигрыватель в обратной последовательности, а сделанный нами кабель выводим в удобное для вас место в салоне автомобиля. На конец кабеля припаиваем штекер 3.5 мм.

Делаем aux на кассетный проигрыватель

Многие скажут, что таких автомагнитол в природе не осталось. Но это не правда. Конечно, такие раритеты не сравнимы с качеством проигрывателей таких брендов как Bose, тем не менее ещё остались ценители таких устаревших устройств. И поверьте, им так же хочется слушать любимые мелодии со своего смартфона или мп3 плеера через старенький кассетный проигрыватель в своём автомобиле. А для счастья им нужно:

• провода, экранированные 40 см, сечением 0.5 см;
• термоусадочные трубки;
• штекер 3.5 мм;
• средняя крестовая отвёртка.

Вытаскиваем магнитолу из ниши открутив болты крепления. Выкручиваем болты, удерживающие крышку устройства. Сняв крышку магнитолы, мы получим доступ к лентопротяжному механизму который крепится с помощью металлических защёлок. Отогнув защёлки извлекаем механизм получив тем самым доступ к регулятору громкости.

Плата автомагнитолы

Извлекаем его и припаиваем к нему три провода общий, для левого стерео канала и для правого стерео канала. Убираем провода в термоусадочный канал и собираем автомагнитолу. Установив проигрыватель на своё место выводим провод в салон или в бардачок и присоединяем к нему с помощью пайки штекер 3.5 мм.

Как мы видим установить aux выход можно на любой магнитоле. Многое конечно зависит от производителя изделия и конечно же от конструктивных составляющих. В современных моделях таких фирм как Bose нет необходимости задумываться о том, как подключить через aux любое мобильное устройство. Но к сожалению, на рынке радиоэлектроники ещё очень много устройств требующих серьёзных доработок.

Если ещё совсем недавно верхом совершенства считались магнитолы, читающие CD-диски, то сейчас они уже морально устарели. И как правило, производители штатных автомобильных аудиоустановок просто не успевают реагировать на все новшества, одно из которых — симбиоз магнитолы и мобильного телефона. Как же соединить мобильное устройство с магнитолой в автомобиле? Чтобы послушать в машине музыку, можно воспользоваться любым из перечисленных ниже способов, например, подключить телефон через USB.

Варианты подключения гаджетов в автомобиле

В настоящее время существует большое количество вариантов, позволяющих подключить телефон к автомобильной магнитоле. Последней в этом случае отводится роль усилителя звука. Эти способы довольно удобны, не требуют внесения изменений в конструкцию магнитолы и предоставляют возможность для прослушивания любимой музыки, хранящейся в смартфоне любого меломана.

Как связать устройства посредством USB

Одним из самых распространённых вариантов считается подключение с использованием USB-разъёма. Его наличие предоставляет доступ к информации, размещённой на стандартной компьютерной флеш-карте.

Но USB-разъём может также использоваться и для подключения смартфона с помощью специального кабеля. На одном его конце имеется разъём, который позволяет подключиться к телефону, тогда как на другом располагается USB-штекер. Интеграция мобильных устройств с простыми магнитолами невозможна, а потому последние используются при этом только в качестве обыкновенной флешки.

Чтобы воспроизводить музыку, достаточно выполнить подключение кабеля к разъёму смартфона и входу магнитолы. Затем нужно в настройках гаджета выбрать пункт «USB-подключение» и произвести активацию режима «Передача данных». Это позволит магнитоле производить считывание всех файлов, содержащих музыку. Теперь можно слушать любимые песни без проблем. Управление режимами прослушивания в этом случае осуществляется с магнитолы.

На более дорогих магнитолах возможна интеграция с гаджетом, что предоставляет возможность управления музыкальными режимами с любого из участников тандема. Кроме того, может быть произведён запуск приложений, установленных на смартфоне, например, какого-то особенного проигрывателя. Но в этом случае автомагнитола выступает в роли обыкновенного усилителя.

Видео: как подружить USB, AUX и штатную магнитолу

Описанный выше способ подключения достаточно удобен. Кроме того, что появляется возможность управлять файлами, используя магнитолу, ещё и происходит подзарядка смартфона.

К недостаткам такого варианта можно отнести наличие кабеля, который должен быть протянут от магнитолы до смартфона. А если соединительный шнур короткий, то до специальной подставки телефон не дотянется, поэтому он будет постоянно падать.

Подключение устройств с использованием АУКС

Подключение с использованием выхода AUX считается одним из первых вариантов, используемых для присоединения к автомобильной магнитоле внешних носителей. Уже кассетные магнитолы имели такие выходы, что позволяло произвести подключение к ним разных устройств. Выполнен такой выход в виде обычного круглого разъёма, имеющего диаметр 3,5 мм — такие сейчас используют на телефонах для подключения наушников.

Для соединения между собой проигрывающего устройства и телефона достаточно кабеля, на обоих концах которого имеются штекеры диаметром 3,5 мм, вставляющиеся в магнитолу и смартфон.

Видео: как подключить мобильный телефон к автомагнитоле с помощью разъёма под наушники

Такое подключение подразумевает использование проигрывателя телефона, а значит, и управление можно будет осуществлять только с него. Иными словами, магнитола играет роль усилителя, а значит, с её помощью можно лишь осуществлять регулировку уровня звука.

Недостатками этого способа подключения являются:

• наличие кабеля;
• неудобное управление, так как для переключения трека надо каждый раз брать в руки телефон;
• разрядка телефона в процессе проигрывания.

Как послушать музыку в машине через Bluetooth

Одним из современных методов соединения любого мобильного устройства с автомагнитолой можно назвать использование для этой цели Bluetooth. Однако этот способ поддерживается далеко не каждым проигрывающим устройством. Доступ к нему чаще всего есть у мультимедийных систем, имеющих сенсорный дисплей.

Здесь полностью отсутствуют какие-либо шнуры — пользователь просто подключает Bluetooth как на смартфоне, так и на мультимедийной системе, после чего производится их сопряжение. Такое соединение обеспечивает полную интеграцию устройств. Всё управление происходит посредством магнитолы.

Видео: подключаем смартфон с помощью блютуза

Bluetooth считается одним из комфортных вариантов подключения гаджета к проигрывателю автомобиля. С помощью магнитолы можно не только прослушать музыку, но и воспроизвести видеофайлы. Во многих моделях предусмотрена возможность использования Bluetooth в качестве переговорного устройства. Приём входящего вызова и ведение переговоров осуществляется через магнитолу, что исключает необходимость держать телефон возле уха.

К недостаткам использования этого способа подключения можно отнести то, что поддерживается эта функция, как было сказано ранее, не всеми автомагнитолами. И даже те, в которых эта поддержка заложена, соединяются не со всеми моделями смартфонов. Кроме того, возможно «подвисание», когда воспроизводятся файлы больших размеров.

Что предпринять, если магнитола не «видит» смартфон

Нередки случаи, когда любители совмещать езду на автомобиле с прослушиванием модной музыки сталкиваются с проблемой: не удаётся совершить соединения магнитолы и смартфона посредством Bluetooth, USB-порта или AUX-разъёма. Почему так происходит?

Почему не удаётся воспроизвести аудиофайлы

Если все попытки осуществить подключение телефона к магнитоле не увенчались успехом, то нужно произвести ряд проверок.

Убедиться в исправности соединительного кабеля. Его проверку можно произвести, подсоединив телефон с помощью этого же кабеля к компьютеру. Если подключение проходит нормально, значит, надо искать причину в чём-то другом.

Что сделать, чтобы устройство смогло передать данные

Возможные методы решения проблемы выбираются, исходя из причин поломки:

Начать можно с перезагрузки телефона — не исключена вероятность возникновения системного сбоя.

Видео: как подсоединить айфон к магнитоле

Подключение телефона к магнитоле посредством USB, AUX и Bluetooth — несложная операция, которая, тем не менее, имеет свои особенности. Соблюдение всех правил подключения гарантирует качество работы устройств и удовольствие от проигрывания музыки или прослушивания радио во время нахождения в автомобиле.
