Импульсная лампа ифк 120

Импульсная лампа ИФК 120 предназначена для получения интенсивных световых импульсов излучения в импульсных фотоосветителях и других импульсных светотехнических устройствах. ИФК-120 используется в фотовспышках, студийных вспышках, стробоскопах, импульсных фонарях, медицинских и других приборах с импульсными ксеноновыми лампами.

Условия эксплуатации ИФК-120

Лампы допускают эксплуатацию после воздействия на них следующих механических нагрузок:
— вибрации и диапазоне частот 10-80 Hz с максимальным ускорением 49.1 m/s 2 (5 g):
— многократных ударов с максимальным ускорением 147 m/s 2 (15 g) при длительности удара 2 ms

Лампы допускают эксплуатацию после воздействия на них следующих климатических факторов:
— температуры воздуха или другого газа (кроме aгрессивного) от 213 до 358 К;
— относительной влажности воздуха до 98% при температуре до 308 К

Основные характеристики импульсной лампы ИФК-120

• Электрические параметры и параметры излучения

• Напряжение зажигания. V. не более : 180
• Напряжение самопробоя, V. не менее : 1000
• Световая энергия, lm·s. не менее : 2500
• Длительность импульса силы света, s : 0.0012

Указание по применению и эксплуатации импульсных ламп ИФК-120

При включении лампы необходимо соблюдать полярность электродов, выштампованную на перемычке поджигающего электрода.

При эксплуатации лампа включается по схеме, представленной ниже.

Рис.2. Типовая схема включения импульсной лампы ИФК-120

Эксплуатация лампы должна производиться при номинальной электрической энергии разряда.

Значения емкости накопительного конденсатора и напряжения на накопительном конденсаторе могут отличаться от номинала При этом должно выполняться соотношение: CU 4 ≤25, где С — емкость накопительного конденсатора, μF напряжение на накопительном конденсаторе, kV.

Применение в схеме включения лампы конденсаторов большой емкости требует выполнения питаюшего устройства в полном соответствии с правилами техники безопасности, в частности, все детали, находящиеся под напряжением, должны быть заключены надежно в закрытый кожух.

Практические схемы на импульсных лампах ИФК-120

Рис.4. Схема стробоскопа на ИФК-120 и динисторе КН102И.

В схемах стробоскопов трансформатор поджига импульсной лампы используется готовый или изготавливается самостоятельно:
его наматывают на стержне из феррита марки М2000. Первичная обмотка содержит 100 витков, вторичная — 1500 витков провода ПЭЛ 0,01 или намотать на кольцевом сердечнике типоразмера K10x6x3 из феррита 2000НМ, его первичная обмотка содержит 4 витка провода ПЭЛШО 0.41, вторичная обмотка — 100 витков провода ПЭЛШО 0.1.

ВНИМАНИЕ. Схема стробоскопа не имеет трансформаторной развязки от сети. Все детали стробоскопа находятся под опасным для жизни напряжением. Монтаж и настройку устройства производить с отключением от сети 220В, с соблюдением правил техники безопасности.

Импульсная лампа ИФК 120 предназначена для получения интенсивных световых импульсов излучения в импульсных фотоосветителях и других импульсных светотехнических устройствах. ИФК-120 используется в фотовспышках, студийных вспышках, стробоскопах, импульсных фонарях, медицинских и других приборах с импульсными ксеноновыми лампами.

Условия эксплуатации ИФК-120

Лампы допускают эксплуатацию после воздействия на них следующих механических нагрузок:
— вибрации и диапазоне частот 10-80 Hz с максимальным ускорением 49.1 m/s 2 (5 g):
— многократных ударов с максимальным ускорением 147 m/s 2 (15 g) при длительности удара 2 ms

Лампы допускают эксплуатацию после воздействия на них следующих климатических факторов:
— температуры воздуха или другого газа (кроме aгрессивного) от 213 до 358 К;
— относительной влажности воздуха до 98% при температуре до 308 К

Основные характеристики импульсной лампы ИФК-120

• Электрические параметры и параметры излучения

• Напряжение зажигания. V. не более : 180
• Напряжение самопробоя, V. не менее : 1000
• Световая энергия, lm·s. не менее : 2500
• Длительность импульса силы света, s : 0.0012

Указание по применению и эксплуатации импульсных ламп ИФК-120

При включении лампы необходимо соблюдать полярность электродов, выштампованную на перемычке поджигающего электрода.

При эксплуатации лампа включается по схеме, представленной ниже.

Рис.2. Типовая схема включения импульсной лампы ИФК-120

Эксплуатация лампы должна производиться при номинальной электрической энергии разряда.

Значения емкости накопительного конденсатора и напряжения на накопительном конденсаторе могут отличаться от номинала При этом должно выполняться соотношение: CU 4 ≤25, где С — емкость накопительного конденсатора, μF напряжение на накопительном конденсаторе, kV.

Применение в схеме включения лампы конденсаторов большой емкости требует выполнения питаюшего устройства в полном соответствии с правилами техники безопасности, в частности, все детали, находящиеся под напряжением, должны быть заключены надежно в закрытый кожух.

Практические схемы на импульсных лампах ИФК-120

Рис.4. Схема стробоскопа на ИФК-120 и динисторе КН102И.

В схемах стробоскопов трансформатор поджига импульсной лампы используется готовый или изготавливается самостоятельно:
его наматывают на стержне из феррита марки М2000. Первичная обмотка содержит 100 витков, вторичная — 1500 витков провода ПЭЛ 0,01 или намотать на кольцевом сердечнике типоразмера K10x6x3 из феррита 2000НМ, его первичная обмотка содержит 4 витка провода ПЭЛШО 0.41, вторичная обмотка — 100 витков провода ПЭЛШО 0.1.

ВНИМАНИЕ. Схема стробоскопа не имеет трансформаторной развязки от сети. Все детали стробоскопа находятся под опасным для жизни напряжением. Монтаж и настройку устройства производить с отключением от сети 220В, с соблюдением правил техники безопасности.

Импульсные лампы ИФК-120 это электрический газоразрядный источник мощных кратковременных световых вспышек для многократного использования.
Работает от импульса высокого постоянного напряжения.
Лампа представляет из себя трубку с запаянными в концах электродами(катод- и анод+), выводы которых служат для соединения лампы с блоком зажигания. При включении ламп в схему необходимо соблюдать полярность, она обозначена на железной части.

Контактом поджига служит металлическая оправа, полоска серебряной мастики, нанесённая на внутреннюю поверхность трубки.
При разрыве полоски токопроводящего вещества наматываются несколько витков тонкого провода на колбу затем проволоку соединяют с металлической оправой.
Внутри колбы находится газ – ксенон.

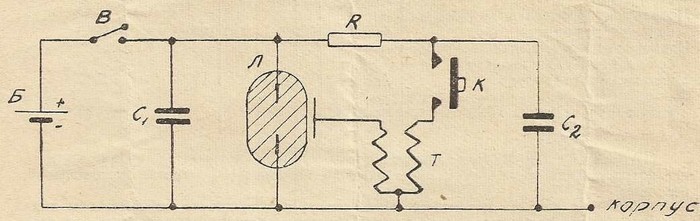

Рассмотрим схему запуска лампы:

Накопительный конденсатор (С1)
Сопротивление (R)
Кнопка (К)
ВВ трансформатор(Т)
Конденсатор (С2)
Источник электричества, для зарядки конденсатора(Б)

Принцип работы:
Генерируемый высоковольтным трансформатором (T) импульс высокого напряжения (600-1000вольт) подается на поджигающий электрод.
Зажигательный импульс ионизирует газ внутри разрядной трубки, такой газ очень хорошо проводит электричество и вся энергия накопленная в конденсаторе устремляется по ионизированному каналу, заставляя газ светиться.
Все это происходит за считанные миллисекунды и сопровождается мощной световой вспышкой.
Вся схема находится под опасным для жизни напряжением.
Очень часто встречал вопрос: "А можно ли заставить её постоянно гореть?"
Ответ:Можно, но сгорит быстро!
Давайте сделаем это:)
На скорую руку спаял источник высокого напряжения( ТДКС, транзистор irfz44n, резисторы) вместо
биполярного транзистора, взял полевой.
паял по схеме:

Навешал высоковольтных конденсаторов на выход, много не стоит, иначе частота вспышек будет меньше.
